【解决方案】中小企业数字化转型传统组网方案

发布时间:2024-09-20 文章来源:鸿宇科技 浏览次数:260

一、引言
      随着数字化时代的到来,中小企业面临着提升竞争力、提高运营效率的需求,而构建合适的网络是实现数字化转型的基础。传统组网方案在稳定性、安全性和成本效益方面具有一定优势,适合中小企业的需求特点。本方案旨在为中小企业提供一个实用、可行的传统组网方案,助力其数字化转型进程。
二、需求分析
     中小企业在数字化转型过程中,对网络通常有以下需求:
     多设备连接:需要支持办公电脑、打印机、服务器等多种设备的稳定连接,满足日常办公需求。
     数据传输安全:保护企业内部的商业机密、财务数据等敏感信息,防止数据泄露和网络攻击。
     网络稳定性:避免网络中断或波动,确保业务流程(如在线交易、视频会议等)的顺畅进行。
     可扩展性:考虑到企业的发展,网络应能方便地进行扩展,以适应新增设备、部门或业务的需求。

三、组网方案设计

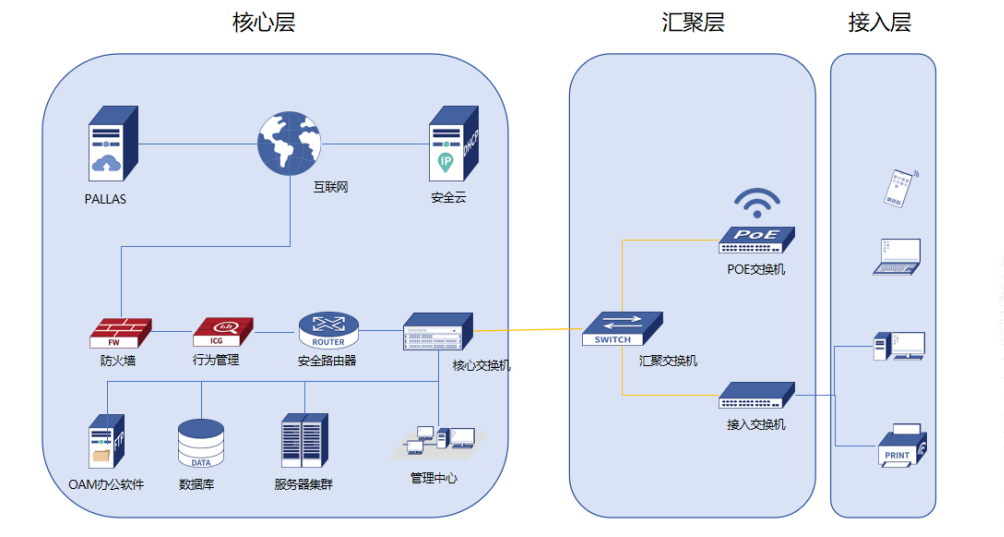

一)网络拓扑结构
     核心 - 接入两层结构(星型拓扑)核心交换机:作为网络的核心设备,承担着数据转发、流量控制等重要功能。选择一款性能适中的千兆以太网核心交换机,具备较高的交换容量和包转发率,以满足企业内部多设备的数据交换需求。例如,可选用华为 S5735 - S24T4X - AI 系列交换机,它提供了 24 个千兆以太网端口和 4 个万兆以太网端口,能够满足中小企业未来一段时间内的网络扩展需求。
     接入交换机:负责连接终端设备,如办公电脑、打印机等。每个接入交换机根据需要配置若干个千兆以太网端口。可以采用华为 S5731 - S24T4P - AC - EI 接入交换机,提供 24 个千兆以太网电口和 4 个千兆以太网光口,满足不同设备的接入需求。
     连接方式:所有接入交换机通过千兆以太网链路连接到核心交换机,形成星型拓扑结构。这种结构简单、易于管理,故障排查方便,某一接入交换机出现故障不会影响其他部分的网络通信。


(二)网络设备选型

     服务器根据企业的业务需求,选择合适的服务器。对于大多数中小企业,如果主要进行文件共享、办公软件运行等基本业务,可以选择塔式服务器。具备强大的处理器性能、大容量内存和存储扩展能力,能够满足企业日常办公应用的运行需求。

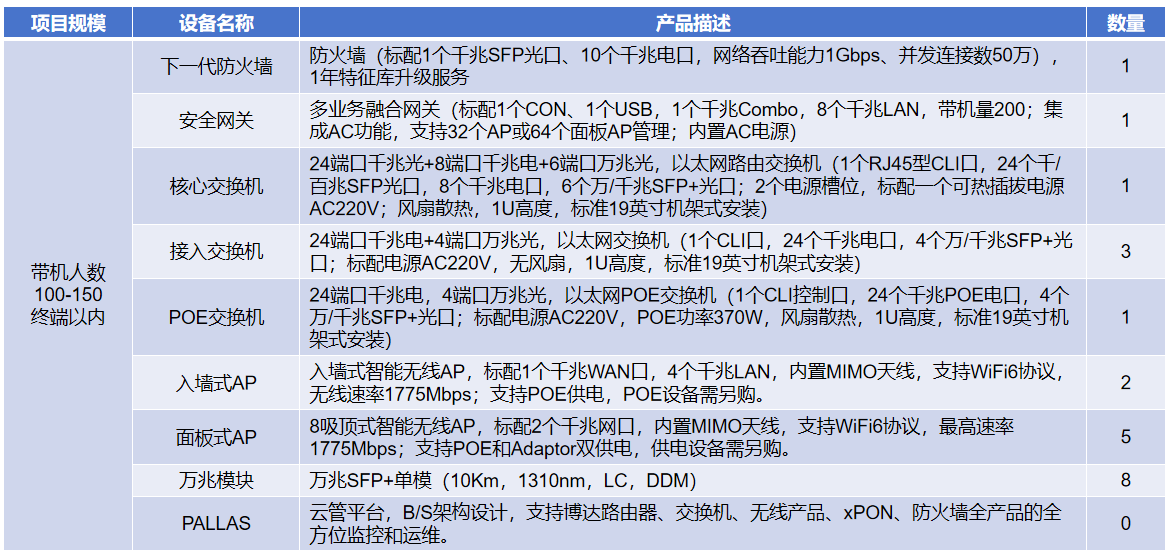

网络设备选型建议方案(带机人数100-150终端以内)

     防火墙防火墙是网络安全的重要防线。选用具备访问控制、入侵检测与防御(IDS/IPS)、VPN 等功能的防火墙设备。可以根据企业设定的安全策略,对进出网络的流量进行严格过滤,防止外部网络的恶意攻击;同时支持 IPsec VPN 和 SSL VPN,方便企业员工远程办公时安全地接入企业内部网络。

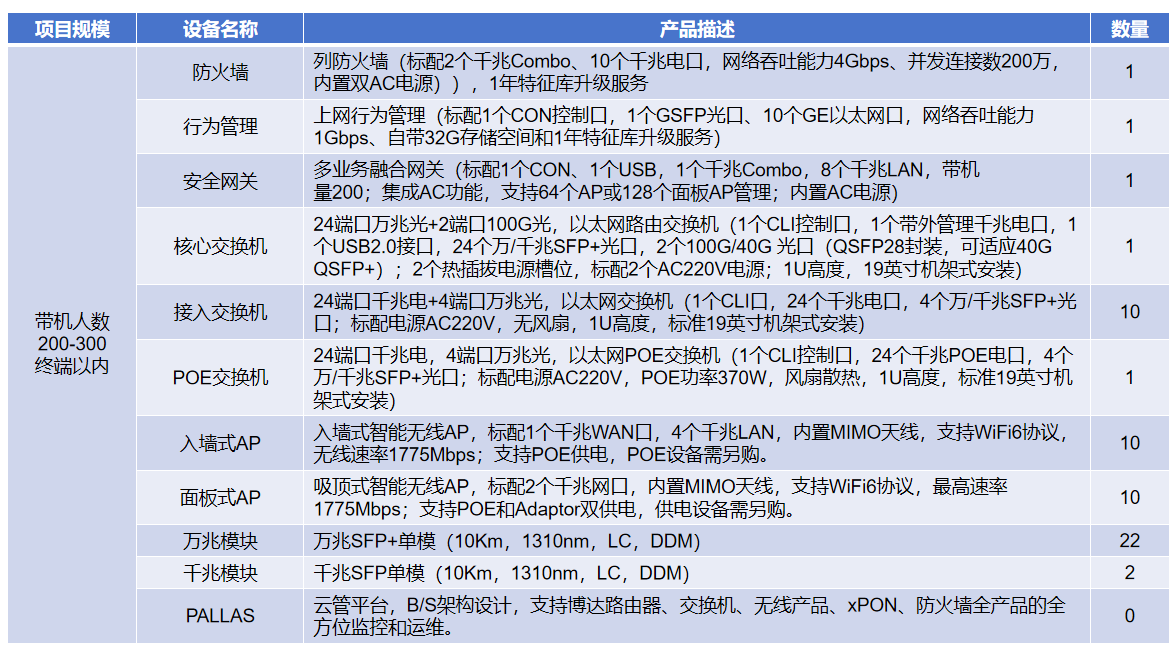

网络设备选型建议方案(带机人数200-300终端以内)

     路由器路由器负责连接企业内部网络与外部网络(如互联网)。选择一款具备 NAT(网络地址转换)功能、动态路由协议支持(如 OSPF、BGP 等)的企业级路由器。可以实现内部私有网络地址与外部公网地址的转换,并且通过动态路由协议保证网络的互联互通。

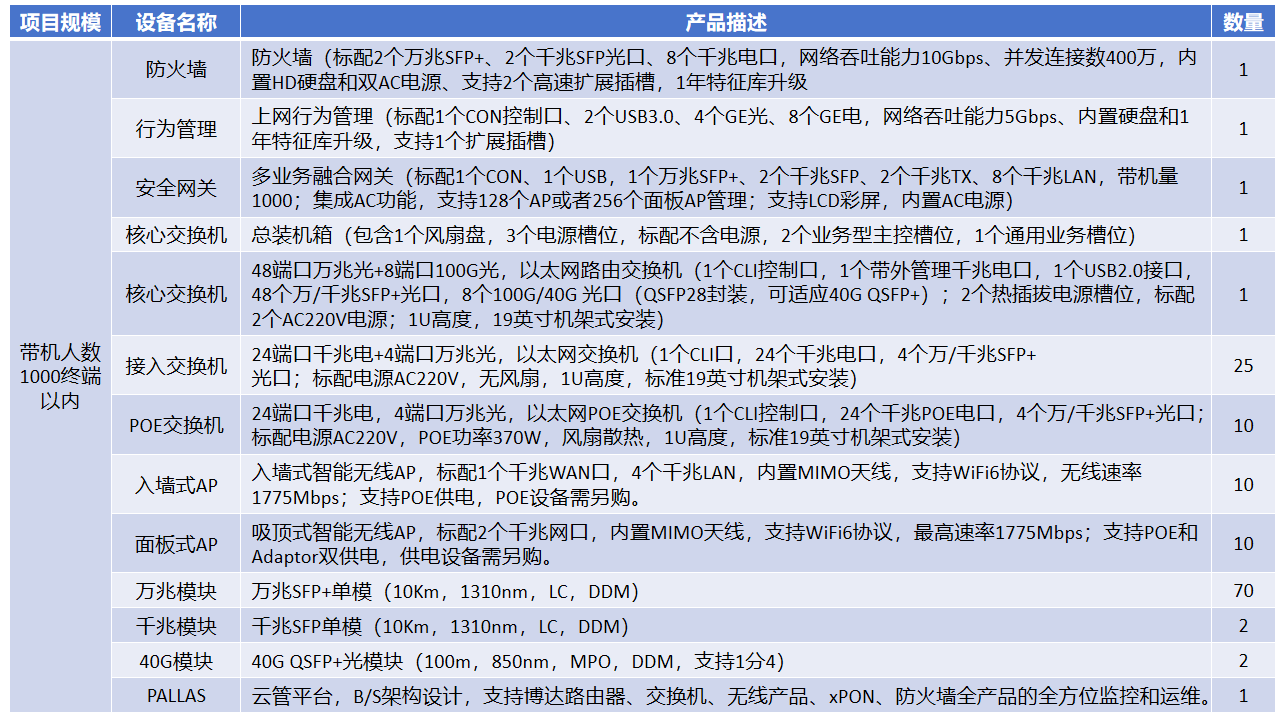

网络设备选型建议方案(带机人数1000终端以内)


(三)网络安全防护
     访问控制策略在防火墙和核心交换机上设置访问控制策略(ACL)。例如,允许企业内部办公区域访问互联网的 HTTP、HTTPS 等常用服务,但限制对某些高风险网站(如赌博、色情网站)的访问;同时,限制外部网络对企业内部特定服务器(如财务服务器)的访问,仅允许经过授权的 IP 地址进行访问。
     入侵检测与防御利用防火墙的 IDS/IPS 功能,实时监测网络中的入侵行为。例如,当检测到有外部 IP 试图进行端口扫描或暴力破解企业内部服务器密码时,防火墙能够及时发出警报并阻断攻击源的连接。
     防病毒措施在企业内部所有办公电脑和服务器上安装企业版防病毒软件,如赛门铁克 Endpoint Protection。防病毒软件应设置为实时监控、定期扫描,并自动更新病毒库,以确保对最新病毒的防御能力。
(四)IP 地址规划
     静态 IP 分配对于企业内部的服务器、网络打印机、防火墙等关键设备,采用静态 IP 地址分配。例如,财务服务器的 IP 地址可以设定为 192.166.1.10,办公区域的网络打印机 IP 地址设定为 192.166.1.20 等。这样便于管理和维护,确保这些设备在网络中的唯一性和稳定性。
     动态 IP 分配对于办公电脑等终端设备,采用动态 IP 地址分配。通过在核心交换机或路由器上配置 DHCP(动态主机配置协议)服务器,为终端设备自动分配 IP 地址。例如,设定 DHCP 地址池为 192.166.1.100 - 192.166.1.200,当办公电脑接入网络时,自动从这个地址池中获取 IP 地址。
(五)网络布线

     布线标准遵循国际标准 TIA/EIA - 568 进行综合布线。在水平布线方面,采用超五类(Cat5e)非屏蔽双绞线(UTP),这种线缆能够满足千兆以太网的传输要求,并且具有成本低、安装方便的优点。
     对于垂直干线(连接不同楼层的布线)以及核心交换机与汇聚交换机之间的连接,如果距离较长或者对网络带宽和稳定性有更高要求,可以采用六类(Cat6)UTP 线缆或光纤。光纤具有更高的传输带宽、更低的信号衰减,能够确保长距离传输的稳定性。
     布线布局在办公区域内,布线应沿着墙角、天花板、线槽等隐蔽位置进行敷设,避免影响办公环境的美观。每个办公工位应配备至少一个网络插座,插座的位置应方便员工使用电脑、IP 电话等设备。
     在服务器机房内,线缆应整齐排列在机柜内,按照不同的功能(如电源线、网线、光纤等)进行分类绑扎,并且标注清晰的标识,便于管理和维护。
(六)无线网络覆盖
     无线接入点(AP)部署根据办公区域的面积和布局合理部署无线 AP。对于小型办公区域(面积小于 300 平方米),可选用单个高性能的无线 AP,如华为 AirEngine 5760 - 11,它支持 802.11ax(Wi - Fi 6)标准,能够提供高速、稳定的无线网络覆盖。
     对于较大的办公区域或多层建筑,需要采用多个 AP 进行分布式覆盖。按照无线信号覆盖范围(一般单个 AP 的覆盖半径在 20 - 30 米左右)和办公区域的布局,合理规划 AP 的位置。例如,每层楼的走廊两端或者办公区域的中心位置部署 AP,确保无线信号覆盖无死角。
     无线安全设置开启无线加密功能,采用 WPA3 加密标准,设置复杂的无线密码,防止未经授权的用户接入企业无线网络。
     启用无线 MAC 地址过滤功能,将企业内部允许连接无线网络的设备 MAC 地址添加到白名单中,只有白名单中的设备才能连接无线网络,进一步增强无线网络的安全性。
四、网络管理与维护
     设备管理平台建立基于 SNMP(简单网络管理协议)的设备管理平台,如使用 SolarWinds Network Management 平台。通过该平台能够对网络中的交换机、路由器、防火墙等设备进行集中管理,包括设备的配置备份、状态监控(如设备的 CPU 使用率、内存使用率、端口状态等)、故障预警等功能。
     网络性能监控利用网络性能监控工具,如 PRTG Network Monitor,对网络的流量、带宽利用率、网络延迟等性能指标进行实时监控。当网络性能出现异常时(如某个端口流量突然增大、网络延迟过高),能够及时发现并定位问题所在,以便采取相应的优化措施。
     故障排除流程建立完善的故障排除流程。当网络出现故障时,首先通过设备管理平台和网络性能监控工具收集故障信息,确定故障范围(是局部故障还是全局故障)。然后按照从易到难的顺序进行排查,先检查物理连接(如网线是否插好、设备电源是否正常等),再检查设备的配置参数,最后考虑设备硬件是否损坏。     对于复杂故障,应及时联系设备供应商的技术支持团队进行协助解决。
五、总结
     沈阳鸿宇科技有限公司提供的中小企业数字化转型传统组网方案,充分考虑了中小企业的业务需求、安全要求、成本效益以及未来发展的可扩展性。通过合理的网络拓扑结构设计、设备选型、安全防护措施、IP 地址规划、网络布线和无线网络覆盖,以及完善的网络管理与维护机制,为中小企业构建一个稳定、高效、安全的网络环境,助力中小企业在数字化转型的道路上取得成功。在实际实施过程中,我们将根据企业的具体情况进行个性化的调整和优化,确保组网方案的适用性和有效性。
